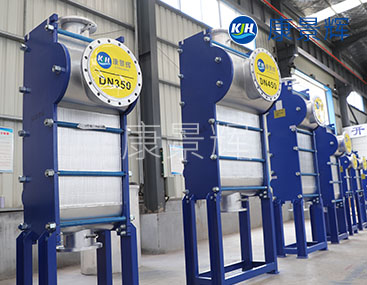

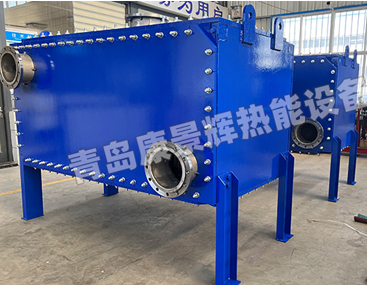

1.結構組成：板式換熱器由一組金屬波紋板片組成，板上有孔供換熱介質通過。這些金屬板片安裝在一個框架內，并通過夾緊螺柱夾緊。

2.流道形成：板片安裝時180度顛倒，形成流道。板片上裝有密封墊片，將液體通道完全密封，并引導液體流到各自的流道，防止不同介質混合。

3.流體流動與熱交換：板片組由定位，通過固定板和壓力板壓緊，并通過夾緊螺柱夾緊。冷熱介質在換熱器內部通常被設計為逆流，以達到更好的換熱效果。

4.熱混合技術：每種規格的板片，均具有至少兩個板型，采用熱混合技術，可以綜合換熱器的傳熱和壓降，使其運行在更好的工作點。

5.特殊技術應用：內旁通、雙流道技術和不等流通截面積裝配為兩側介質流量相差較大的工況提供了解決方案。

6.板片特點：采用超細網絡的數值模擬技術結合精密的實驗測量方法，設計出流動和傳熱性能優越的換熱板片。板片在低流速下能夠產生高湍流及高換熱系數。

7.材質與耐壓性：板片材質包括不銹鋼等，材料牌號包括1.4301（AISI304）、1.4401（AISI316）、1.4404（AISI316L）等，這些材料能夠承受高達2.5MPa以上的壓力。

8.進口分流區設計：板片的進口分流區設計有流線引導槽，它具有拉近不同流道的流動阻力差別的作用，使得流體在板片換熱區域均勻分布，從而避免了不均勻流量分配和流動死角所帶來的換熱效率下降、點蝕和結垢等弊端。

通過上述原理，板框式換熱器能夠有效地在緊湊的空間內實現快速的熱交換。
